نمونه جدول تیرچه محاسبه شده برای یک ساختمان مسکونی

با استفاده از نرم افزار سازه سقف ، کل محاسباتانجام شده

کمتر از چند دقیقه ، لطفا یکی از ردیفهای جدول را با هر روشی

که مورد اعتماد تان است طراحی کرده و محاسبات را کنترل بفرمایید .

ضمنا در محاسبات انجام شده علاوه بر طراحی تیرچه ، طراحی میلگرد منفی

وطراحی شناژهای میانی و متره کامل تیرچه هم انجام شده است که

در اینجا نیامده است :

پلان سقفی که تیرچه آن طبق جدول فوق  براساس کاربری مسکونی

توسط نرم افزار سازه سقف طراحی شده است

نمایش فیلم نمونه طراحی تیرچه استاندارد

.....................................................................................................................................

      آشنایی با مهندس غلامحسینی طراح نرم افزار هوشمند

       و صد درصد ایرانی سازه سقف

 1-  مهندس عمران پایه ارشد  و کارشناس رسمی  نظام مهندسی

          ساختمان استان تهران ومهندس نمونه سال 1394 استان تهران





 2- مدرس دوره های آموزشی سازمان نظام مهندسی

      ساختمان استان تهران





  3- طراح سازه با سابقه بیش از 30 سال کارمحاسباتی و اجرایی

         بسیاری از پروژه های شاخص در داخل و خارج از کشور



   - طراح سازه انستیتوی مهندسی  نفت دانشگاه تهران

- طراح سازه بیمارستان شرکت ملی نفت ایران که در شهرهای تهران ، آبادان اجراء شده اند

- طراح سازه سر در دانشکده فنی دانشگاه تهران واقع در خیابان کارگر شمالی-کوی دانشگاه

 - طراح سازه برجهای مسکونی در پروژه بام تهران ( فرحزاد ) و همچنین پروژه صدف تهران ( دارآباد)

- طراح سازه بیمارستان امام علی (ع) در شهر نجف عراق

- طراح سازه تمامی ساحتمانهای جنبی حرم امام خمینی از جمله ساختمان تشریفات سران خارجی

- طراح سازه صدها ساختمان بخش خصوصی که بصورت برج و ویلا وساختمان صنعتی و......

در ادامه میتوانید عکسهای برخی از پروژه مورد اشاره فوق را ملاحظه بفرمایید .



جهت ارتباط با ما

۱- تلفنهای ۰۹۱۲۱۷۲۷۳۴۳ و ۰۹۳۹۱۷۲۷۳۴۳

۲- ار سال ایمیل

hosseini_tina@yahoo.com

.............................................................................................................................................



دوستان عزیزی که CD نرم افزار سازه سقف آنها آسیب دیده و یا آنرا  گم کرده اید

میتواند فقط با پرداخت هزینه ارسال و هزینه دو عدد CD  که جمعا مبلغ

15000 تومان تخمین زده میشود با تلفن 09121727343 تماس بگیرید تا سریعا

به آدرس شما در هر جایی از ایران عزیز باشد ارسال خواهد شد  .



قابل توجه دوستانی که نرم افزار سازه سقف را در اختیار دارند



بروز رسانی نرم افزار << سازه سقف >> به ویرایش 1398



       دانلود دستورالعمل بروز رسانی



         دانلود فایلهای بروز رسانی

 ...................................................................................................................................................................

 نرم افزار << سازه سقف >>  SazeSAGHF

 برای چه کسانی قابل استفاده است

۱مهندسین محاسبحقیقی دارای پروانه اشتغال محاسباتی

     سازه از وزارت مسکن و شهرسازی

2- بخش سازه شرکتهای مهندسین مشاور و یا شرکتهای حقوقی

       دارای صلاحیت محاسبات سازه

3مراجع کنترل کننده نقشه های محاسباتی

 4دفاتر فنی شرکتهای پیمانکاری جهت بررسی نقشه های

      سقف و ارائه پیشنهاد برای اقتصادی کردن پروژه

5- شرکتها و یا کارگاههای محترم که در تولید این المانهافعالیت دارند



 نرم افزار هوشمند و صد در صد ایرانی سازه سقف در سال 1392 به جهت حل همیشگی معضل

طراحی انواع سقفهای متداول در ایران که عموما بخش طراحی  سقف  به جهت زمان بر بودن

طراحی و همچنین عدم وجود نرم افزار مورد اعتماد ، بصورت کپی و پیست درنقشه ها استفاده

می شده است به جامعه مهندسی کشور تقدیم گردیده است ، برخی از سازمانهای نظام مهندسی

استانهای کشور از جمله استان فارس و استان آذربایجان شرقی و چندتای دیگر با تهیه صدها

صفحه جداول تیرچه طراحی شده برای برخی از شرایط بارگذاری برای حل این معضل اقداماتی

انجام دادندکه در زمان خود قابل تقدیر بوده است ولی بطور کامل برای حل این معضل کافی

نبوده و استفاده از آن جداول هم مشکلات خودش را بدنبال داشته بطوریکه همان رویه کپی و

پیست نقشه ها در جامعه مهندسی مخصوصا در ساخت و سازه های شهری که  متاسفانه بیشترین

تلفات جانی و مالی در این بخش است همچنان وجود داشته بطوریکه اکثر مهندسین دنبال راه

حلی بودند که بصورت ریشه ای و برای همیشه این معضل را حل بکنند و کارهای با ارزش زیادی

هم بوجود آمد و تقدیم جامعه مهندسی گردید . اینجانب هم بعد از سالها تجربه محاسباتی و اجرای

 این قبیل سقفها و مشهود بودن این نقص در جامعه مهندسی بر آن شدم، با طراحی نرم افزار

سازه سقف و با طرز استفاده بسیارساده در خدمت جامعه مهندسی کشور باشم و بلاخره در

سال 1392 موفق شدم نرم افزار مذکور را تکمیل وتقدیم جامعه مهندسی کشور نمایم .

در ابتدا بیشتر تمرکز روی سقف تیرچه و بلوک بود منتها سقفهای متداول دیگر نظیر تیرچه فولادی

( تیرچه کرمیت ) - سقف کامپوزیت - سقف عرشه فولادی هم که هر کدام تقریبا بیش از

80 درصد  سقف های ساختمانهای مسکونی شهری را شامل میشوند جز برنامه کاری قرار گرفت

و بلاخره نرم افزار تحت عنوان طراحی انواع ساختمانهای متداول در ایران به جامعه مهندسی

عرضه شد و خوشبختانه  تا به امروز با استقبال بسیارخوبی هم روبرو شده است و با توجه به

پیشنهادات مهندسین عزیز بسیار کاملتر از نسخه اولیه 1392 گردید. طبق عهدی که از همان

ابتدا بستیم در هرمرحله تغییر نرم افزار ، فایلهای آپ گردید به رایگان تقدیم دارندگان این

نرم افزارمیشود و انشالله در آینده نیز خواهد شد،  به جرات میتوان ادعا کرد که مهندسین

عزیز با همراه داشتن این نرم افزار میتوانند بعنوان کارشناس حرفه ای سقف در مواردی

 که به آنها کاری در بخش کنترل نقشه سقف و یا بررسی اقتصادی بودن سقف مورد طراحی

و یا یافتن راه حلی جهت رفع نقص سقفهای  اجراء شده  موجود ارجاع میشود انجام وظیفه نمایند.

در یک جمله به مهندسین عزیز توصیه میکنم طراحی سقف را جدی بگیرید سقف منتظر نمی ماند

تا زلزله بیاید و انجام وظیفه کند بلکه از همان فردای بهره برداری بایستی بدرستی تمام

وظایف خودرا به نحو احسن انجام دهد و اگر قصوری توسط مهندس محاسب صورت گیرد

قصور اورا برملا خواهد کرد بنابراین عقل سلیم حکم میکند دست از کپی پیست نقشه های

دیگر که شاید هیچ شباهتی با نقشه مورد محاسبه ما نداشته باشد برداشته و سقف را طبق

آخرین ضوابط مربوطه طراحی نماییم، از آنجاییکه طراحی دستی بسیار وقت گیر و خسته کننده

خواهد بود میتوانید درصورت تمایل از نرم افزار سازه سقف که قیمت بسیار کمی هم دارد

و سالها میتواند بعنوان یک همراه مطمئن در کنارتان باشد استفاده بفرمایید .

...................................................................................................................

 خلاصه ای از قابلیتهای نرم افزار سازه سقف :

 1- محاسبه کامل سقف تیرچه پاشنه بتنی و بلوک کاملا استاندارد مطابق باضوابط و مقررات حاکم در کشور همراه با متره کامل تیرچه پاشنه بتنی مورد طراحی

 2- محاسبه  کامل سقف تیرچه فولادی و بلوک کاملا استاندارد مطابق باضوابط و مقررات حاکم در کشور همراه با متره کامل تیرچه  فولادی مورد طراحی

 3- محاسبه  کامل سقف عرشه فولادی  مطابق با ضوابط و مقررات حاکم در کشورهمراه با متره کامل تیر فرعی مورد طراحی ( تیر فرعی  میتواند از نوع پروفیل معمولی -  پروفیل با ورق تقویتی ، پروفیل لانه زنبوری معمولی - پروفیل لانه زنبوری با ورق تقویت ،تیر ورق ) باشد و متره مذکور در انتخاب اقتصادی بودن هریک از مقاطع میتواند به طراح کمک زیادی کند که بهترین تصمیم را بگیرد .

در طراحی کامل سقف عرشه فولادی ، طراحی دال سقف ، طراحی برشگیر ،طراحی اتصالات تیرفرعی به تیراصلی ( جوشی و پیچی ) ، کنترل ورق عرشه و....را خواهید داشت و در واقع مهندس عزیز با در اختیار داشتن این نرم افزار ، سقفهای طراحی شده موجود را نیز میتواند بعنوان یک کارشناس ورزیده اظهار نظر نموده وطرح تقویت احتمالی را ارائه نماید

 4- محاسبه  کامل سقف کامپوزیت معمولی  مطابق با ضوابط و مقررات حاکم در کشورهمراه با متره کامل تیر فرعی مورد طراحی ( تیرفرعی میتواند از نوع پروفیل معمولی - پروفیل با ورق تقویتی ، پروفیل لانه زنبوری معمولی - پروفیل لانه زنبوری با ورق تقویت ،تیر ورق ) باشد و متره مذکور در انتخاب اقتصادی بودن هریک از مقاطع میتواند به طراح کمک زیادی کند که بهترین تصمیم را بگیرد .

در طراحی کامل سقف کامپوزیت معمولی ، طراحی دال سقف ، طراحی برشگیر ،طراحی اتصالات تیرفرعی به تیراصلی ( جوشی و پیچی ) ، کنترل ضخامت دال و....   را خواهید داشت و در واقع مهندس عزیز با در اختیار داشتن این نرم افزار ، سقفهای طراحی شده موجود را نیز میتواند بعنوان یک کارشناس ورزیده اظهار نظر نموده وطرح تقویت احتمالی را ارائه نماید

5- مجموعه ای از ده ها نرم افزار مفید ؛ شامل  طراحی انواع اتصالات ، طراحی انواع ورقهای بادبندی ، طراحی دیوارحایل بتنی ، محاسبه سریع ضرایب زلزله براساس 2800 وایریش 3 و 4 ، کنترل سریع فشردگی انواع مقاطع  و موارد دیگر ............

..............................................................................................................................................................

 به دوستانی که در زمینه تولید تیرچه فعالیت دارند همراه

داشتن نرم افزار << سازه سقف >> برای طراحی و تولید

تیرچه استاندارد که اخیرا توسط مراجع ذیصلاح مملکت بسیار

مورد توجه است اکیدا توصیه میکنیم .



 دوستانی که تمایل دارند اطلاعات بیشتری در باره < نرم افزار سازه سقف >

 داشته باشند میتوانند با تلفنهای زیر تماس بگیرند

09391727343- 09121727343

 و سوالات خودرا مطرح کنند که با کمال میل پاسخگوی عزیزان خواهیم بود

...........................................................................................................................................................

عکسهای برخی از پروژه هایی که

مهندس غلامحسینی

بعنوان طراح سازه انجام وظیفه کردند





طراحی سازه سر در ورودی دانشکده فنی دانشگاه تهران - کارگر شمالی



  طراحی سازه انستیتوی مهندسی نفت دانشکده فنی دانشگاه تهران



طراحی سازه بیمارستان امام علی (ع) در شهر نجف عراق











 طراحی سازه تمامی ساختمانهای جنبی حرم امام خمینی(ساختمان تشریفات  سران خارجی )





طراحی سازه بیمارستان شرکت ملی نفت ایران - آبادان

طراحی سازه ویلایی در شمال

طراحی سازه مجتمع فوق تخصصی پزشکان صاحبقرانیه - تهران

طراحی سازه مجتمع  تجاری نارسیس اقدسیه تهران

طراحی سازه برجهای مجتمع مسکونی صدف - دارآباد تهران

طراحی سازه برجهای مجتمع مسکونی بام تهران

  ...................................................................................................................................................................

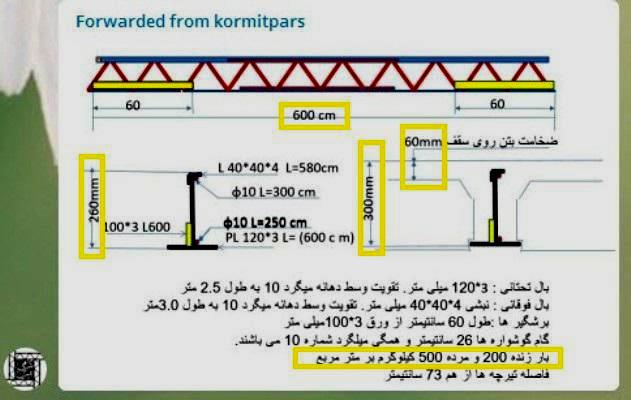

طراحی تیرچه فولادی با جان باز

( تیرچه کرمیت ) توسط نرم افزار

سازه سقف

  .........................................................................................................................

اطلاعات طراحی

طول دهانه تیرچه 6 متر

ارتفاع تیرچه 26 سانتیمتر

بار مرده 500 کیلو گرم بر متر مربع

بار زنده 200 کیلو گرم بر متر مربع

فاصله تیرچه ها از هم 73 سانتیمتر

 ..........................................................................................................................

 طراحی همان تیرچه با استفاده از نرم افزار << سازه سقف >>

نمایش فیلم طراحی سقف تیرچه کرمیت فوق با استفاده از<< سازه سقف>>

 ............................................................................................................................................................................

 اظهارات محبت آمیز جناب آقای مهندس کرمی  مدیرعامل محترم

شرکت کرمیت پارس  نسبت به نرم افزار « سازه سقف »



 زحمت و تلاش جناب مهندس غلامحسینی  در تهیه برنامه

محاسبات سقف قابل تقدیر است. این شرکت خود برنامه ای

در مورد محاسبه تیرچه کرمیت  با استفاده از نرم افزار  MATLAB

را سال هاست مورد استفاده قرار می دهد. اما برنامه ارائه شده از

سوی ایشان  به صورت محاوره ای گام به گام  و همراه ،طراح را به

سو ی نتیجه برده و سریعا به جواب می رساند.  نتایج محاسبات ایشان

با نتایج محاسبات این شرکت کاملا تطبیق دارد. ما هم منبعد با افتخاراز

برنامه ایشان استفاده خواهیم کرد.

با ابراز خوشحالی از این که ایشان با زحمت فراوان به این مهم پرداختند

 ...................................................................................................................................................................

 مقایسه نمونه طراحی سقف تیرچه و بلوک

توسط جداول نشریه 543

و  نرم افزار سازه سقف

 مهندسین عزیز در جداول نشریه ۵۴۳ بار متمرکزلحاظ نشده است  بنابراین مواردی که لازم باشد بار متمرکز نیز به سقف وارد گردد تااثر حالت بحرانی تر بررسی گردد چاره ای جز محاسبات دستی نخواهد بود و جداول نشریه هیچ کمکی برای طراحی نخواهد کرد .

لطفا دستورالعمل را رایگان دانلود بفرمایید



 **** طراحی سقف تیرچه بلوک براساس نشریه ۵۴۳ ****

برای پوشش یک دهانه 7.47 متری از سقفی از تیرچه بتونی با بلوک پلاستوفوم 25 سانتیمتری

استفاده شده است چنانچه بار وارده و سایر مشخصات سقف به شرح ذیل باشد .

-بارمرده وارد برسقف 520 کیلوگرم برمترمربع

-بارزنده وارد برسقف 200 کیلوگرم برمترمربع ( کاربری مسکونی )

DL=520 kg/m2

LL=200 kg/m2

فاصله محور تا محور تیرچه هاb=50cm

H=30 cm مطابق شکل  ارتفاع بلوک     ---  =25cmضخامت دال بتنی سقف و t=5cm

Fy=3000 kg/cm2

Fc=200kg/cm2



طراحی تیرچه بتنی با استفاده از جداول نشریه 543

گام اول : محاسبه بار باضریب با توجه به اطلاعات بارگذاری

بار باضریب q = 1.25DL+1.5LL=1.25x520+1.5x200=950 kg/m2

گام دوم: استفاده از جدول فوق برای طراحی تیرچه بدین منظور از ستون 950

دهانهA7.47Vانتخاب میکنیم میلگرد مقابل، میلگرد کششی تیرچه خواهد بود

    میلگرد کششی تیرچه از جدول:16+16+14

A7.47Vاین علایم در جدول بدین معنی است که بایستی کنترل های دستی روی

برش صورت گیرد و پس از آن اگر مشکلی نداشت از میلگرد کششی جدول استفاده شود

سطح مقطع میلگرد کششی As=5.56 cm2

اطلاعات دیگر نظیر میلگرد منفی ، کلاف میانی ، میلگرد سینوسی در جدول موجود نیست

و طراح بایستی خودش بصورت دستی محاسبه کند

.............................................................................



 ..................................................................................................................................................................................

 صحبتی با مهندسین عزیز محاسب

 برای بسیاری از مهندسین عزیزی که عادت کردند مقاطع تیرهای فرعی سقف های عرشه فولادی و یا کامپوزیت را از طریق مدل کردن تیرهای مذکور در ETABS بدست  بیاورند  و احتمالا به نتایج طراحی توسط  نرم افزار هوشمند « سازه سقف »  بدلیل عدم مقایسه  طراحی انجام شده این نرم افزار با نمونه  مشابه طراحی شده توسط ETABS شک و تردید دارند، لازم دانستم  یک نمونه از تیرهای فرعی سقفی که  با ETABS مدل شده و طراحی شده است و  درکتاب « طراحی سازه های فولادی به روش LRFD با نرم افزار ETABS2013  نوشته مهندس رضا سلطان آبادی و مهندس احمد رضا جعفری  آمده است )  را عینا با همان شرایط بارگذاری و دهانه و فاصله بین تیرهای فرعی را با نرم افزار هوشمند « سازه سقف »  نیز انجام بدهم و نتایج طراحی هرکدام را در قالب 2 فیلم تقدیم دوستان عزیز بکنم و  انشالله شما عزیزان با دیدن فیلم  ها حتما پی به  سرعت و دقت نرم افزار هوشمند « سازه سقف »  خواهید برد .   بنابراین تقاضا دارم  فیلم ها و نتایج طراحی  را با دقت توجه بفرمایید و در انتهای این گزارش  حتما به استدلال اینجانب که چرا لازم است مهندسین محترم  برای طراحی تیرهای فرعی از ابزاری بیرون از برنامه  ETABS استفاده کنند ، توجه بفرمایید  .  نرم افزار هوشمند « سازه سقف » یکی از آن ابزار های مفید است که براساس سالها تحقیق  و تجربه محاسباتی و با هدف حمایت از کودکان سزطانی تهیه و  از سال 1392تقدیم جامعه مهندسی کشور شده است . با افتخار اعلام میکنم  این نرم افزار  صد در صد ایرانی است  و با توجه به سادگی طرز استفاده  و همچنین دقت در انجام تمام مراحل طراحی سقف آنهم با یک پنجره ساده  در حد یک شاهکارمیباشد و البته ممکن است خیلی از دوستان این ادعا را قبول نداشته باشند و گاها با تمسخر به آن نگاه کنند، بهرحال اکثر نرم افزار های ایرانی تقریبا همان سرنوشت بقیه کالای ایرانی را  به جهت فرهنگ  غلطی که در جامعه جا افتاده است را دارند و  متاسفانه سالها وقت لازم است تا این سوء تفاهم برطرف بشود ،  بهر حال  چاره ای نیست افرادی که در صف اول هستند معمولا  بیشتر سنگ میخورند ولی بایستی ایستادگی کرد تا انشالله با کمک هم ایران عزیز را  بسازیم . زنده باد ایران و ایرانی



نمایش فیلم طراحی سقف فوق با ETABS2015





 نمایش فیلم طراحی سقف فوق با استفاده از نرم افزار <<سازه سقف >>

 دوستان عزیز همانطوری که مستحضر هستید مدل کردن تیرهای فرعی و همچنین اختصاص دادن مقاطع مربوطه و تنظیمات مربوطه در ETABS  بسیار وقت گیر و خسته کننده خواهد بود و بدتر از همه ، وجود تیر های فرعی باعث میشود زمان اجراء ETABS افزایش یافته بطوری که مواردی از حوصله مهندسین محاسب خارج خواهد بود مخصوصا اگر بخواهند بخاطر اقتصادی بودن طراحی، چندین بار در سازه تغییر ایجاد نمایند و آنرا اجرا کنند ،   بنابراین متوجه خواهید شد داشتن ابزاری که بیرون از ETABS  بتواند تیرهای فرعی را طبق مقررات ملی ایران و با کنترل تمامی ضوابط مربوطه همراه با اتصالات جوشی و یا پیچی طراحی نماید چه نعمت بزرگی خواهد بود  و آن نرم افزارهوشمند {سازه سقف}  میباشد که عملا در دو فیلم بالا متوجه شدید نتایج طراحی یکسان بوده است ، اگرچه ETABS فقط مقطع را طراحی کرد در حالیکه نرم افزار سازه سقف علاوه بر مقطع گلمیخ و اتصالات و میلگرد دال و.... را طراحی خواهد نمود و مدت زمانی طراحی نیز در حد چند دقیقه ، بنابراین   نرم افزار هوشمند « سازه سقف »  یک همراه مطمئن در کنار مهندسین عزیز خواهد بود و توصیه میکنم به جهت اینکه این نرم‌افزار برای حمایت از کودکان سرطانی میباشد و  با داشتن قابلیت های زیاد قیمت ناچیزی هم دارد حتما  آنرا خریداری بفرمایید. تلفن سفارش 09121727343

 ............................................................................................................................

 دوستان عزیز  همانطوری که مستحضر هستید برای طراحی سقفهای تیرچه و بلوک و یا تیرچه فولادی ( کرمیت ) هیچ کمکی نمی توانیم از نرم افزار  ETABS  بگیریم و بدلیل وقت گیر بودن و سخت بودن طراحی ،متاسفانه اکثر نقشه ها بصورت کپی و پیست خواهند بود ، برای طراحی فقط مقاطع تیرهای فرعی ( نه طراحی بخشهای دیگری از مشخصات این سقفها  از جمله طراحی برشگیرها و مشخصات خم وضخامت ورق عرشه و  اتصالات تیرهای فرعی و طراحی میلگرد پوششی سقف و... ..   )  میتوانیم از ETABS  کمک بگیریم و بدین منظور مجبور هستیم  صدها تیر فرعی را با  رعایت فاصله بین تیرهای فرعی  در مدل اصلی سازه معرفی نماییم و برای این مهم نیز بایستی بخشی از بارهای مرده را بصورت SD به ETABS  معرفی کنیم و درکنار آن مجبور هستیم یکسری از تنظیمات ETABS  را نیز برای طراحی این تیرهای فرعی  لحاظ کنیم و  بعد از طراحی و رفع  انواع خطا ها مجبور هستیم تک تک المانها را کنترل کنیم که در طراحی آنها حتما اقتصاد در نظر گرفته شوند چون سنگین بودن تیرهای فرعی علاوه بر هدر دادن سرمایه باعث سنگین شدن سقف و درنتیجه باعث وارد شدن بار اضافی به سازه خواهد شد که بلطبع موجب ضعف سازه میگردد . ضمنا به هنگام اجرای برنامه ETABS  بدلیل وجود صدها تیرفرعی  فشار  اضافی به  ETABS  وارد میگردد و عملا زمان طراحی را طولانی تر خواهد کرد و البته همه اینها فقط باعث میشود که سایز مقطع تیر فرعی را با توجه به مقاطعی که به  ETABS معرفی کردیم کنترل بکنیم و نسبت تنشها را بدست بیاوریم  و  در نهایت بعد از چندین بار تغییر مقاطع ، بهترین و اقتصادی ترین مقطع را انتخاب نماییم .   محاسبه گلمیخ و حتی کنترل مشخصات خم  ورق و ضخامت ورق و طراحی میلگرد سقف و اتصالات تیر فرعی به تیرهای اصلی را بایستی کاربر حتما با دست طراحی نماید که کاری است بسیار وقت گیر و  خسته کننده که در بسیاری از موارد بدلیل کمبود وقت بصورت کپی و پیست نقشه های مشابه انجام میشود که آنهم کاری است بسیار خطرناک و غیر قابل بخشش . ضمنا اگر به هر دلیلی در حین اجراء نیاز به تغییر مقطع تیر فرعی باشد و یا نیاز باشد فاصله تیرهای فرعی کم و یا زیاد شوند و یا اینکه اگر مقطع پرفیل فرض شده در بازار موجود نباشد و بایستی با استفاده از ورق با پروفیل دیگری جایگزین شود لازم است در سازه اصلی سیکل طراحی مجددا مورد بازنگری قرار گیرد و حتما شرایط جدید در مدل لحاظ شود که اکثر محاسبین معمولا بدلیل وقت گیر بودن و خسته کننده بودن این مرحله از انجام آن اجتناب میکنند و باعث خواهد شد مواردی ماها رکود و توقف در کار اجرایی صورت گیرد . نرم افزار بومی و هوشمند « سازه سقف » همه این معضلات را ظرف کمتر از چند دقیقه برطرف میکندمهندسین محاسب  باداشتن نرم افزار « سازه سقف » هیچ نیازی ندارند برای طراحی تیرهای فرعی سقف های عرشه فولادی و یا کامپوزیت آنها را به ETABS معرفی نمایند  و وقت را  خود را هدر دهند ، آنها  سقف های مذکور را فقط بعنوان یک صفحه یکطرفه که با توجه به جهت تیرهای فرعی درنظر دارند به سازه معرفی میکنند و  نیز لازم نیست بار مرده وارده به سازه  بصورت SD و DEAD تفکیک نمایند فقط بار های سطحی  مرده(DEAD)و بارزنده و بارقایم زلزله را به سقف مذکور وارد میکنند و  و بدلیل اینکه حجم عظیمی از تیرهای فرعی در این روش حذف خواهند شد عملا مدل کردن سازه بسیار سریع و کم زحمت خواهد بود ودرعوض مهندس محاسب تمام انرژی خود را صرف طراحی المانهای اصلی سازه میکنند که بهترین و اقتصادی ترین مقاطع را طراحی نمایند . بعد از اتمام طراحی المانهای اصلی فقط کافی است کل بارمرده و بارزنده هر پانل از سقف را به نرم افزار « سازه سقف » بسپارند  و از میان صدها مقاطع آماده ( پروفیل کامل - لانه زنبوری ) با و یا بدون ورق تقویتی و یا تیرورق ، مقطع تیر فرعی را طراحی نمایند . ضمنا در هر مرحله انتخاب وزن تیرفرعی مذکور  نیز به طراح داده خواهد شد تا طراح با توجه به وزن مذکور اقتصادی ترین مقطع را انتخاب نماید . ضمنا هرلحظه اگر فاصله بین تیرهای فرعی تغییری داده شود این مهم ظرف چند ثانیه طراحی و به اطلاع عوامل کارگاهی رسانده خواهد شد . مهندس محاسب در کنار طراحی مقاطع تیرهای فرعی ، اتصالات تیرهای مذکور را به تیر اصلی از نوع جوشی و یا پیچی نیز بسرعت طراحی خواهد کرد و همچنین طراح میتواند مشخصات خم ورق و ضخامت ورق را براحتی کنترل نماید . بنابراین همراه داشتن این نرم افزار صد درصد ایرانی و هوشمند را به همه مهندسین محاسب توصیه میکنیم و مطمئن هستیم  مهندسین عزیز با همراه داشتن این نرم افزار تبدیل به کارشناس سقف در خصوص طراحی کامل سقفهای « تیرچه وبلوک » -« تیرچه فولادی »- « عرشه فولادی » و « کامپوزیت » خواهند شد .

...........................................................................................................................................

از دوستان عزیزی که فایل محاسباتی خودرا با صدها تیر فرعی مدل کرده اید در خواست میشود ازفایل etabs خود یک کپی بسازند و سپس تمام تیرهای فرعی را حذف نمایید و فایل را اجرا کنید  ،  بعد اجرا متوجه خواهید شد در ظرف مدت کوتاهی فایل مذکور بدون خطا اجرا میشود  و قابل استفاده خواهد بود که در صورت وجود تیر های فرعی این زمان به چندین برابر افزایش یافته بطوری که مواردی از حوصله مهندس محاسب خارج خواهد بود مخصوصا اگر بخواهید بخاطر اقتصادی بودن طراحی چندین بار در سازه تغییر ایجاد نماید و آنرا اجرا کند ،   بنابراین متوجه خواهید شد داشتن ابزاری که بیرون از etabs بتواند تیرهای فرعی را طبق مقررات ملی ایران و با کنترل تمامی ضوابط مربوطه همراه با اتصالات جوشی و یا پیچی طراحی نماید چه نعمت بزرگی خواهد بود  و آن نرم افزار {سازه سقف}  میباشد که یک همراه مطمئن در کنار مهندسین عزیز خواهد بود و توصیه میکنم به جهت اینکه این نرم‌افزار برای حمایت از کودکان سرطانی میباشد که با داشتن قابلیت های زیاد قیمت ناچیزی هم دارد آنرا خریداری بفرمایید. تلفن سفارش 09121727343

نمایش فیلم طراحی سقف عرشه فولادی فوق با استفاده از<< سازه سقف>>



 ...................................................................................................................................................................

   لطفا به طراحی تیرچه پاشنه بتنی استاندارد که  نمونه های

زیر با استفاده ازنرم افزار<< سازه سقف >> انجام شده است

توجه بفرمایید و درصورت امکان با هر روش دیگری  که مورد اعتماد تان است

نیز  مجددا آنهارا طراحی نموده و نتایج را مقایسه بفرمایید .

شما با این مقایسه پی به سرعت و دقت نرم افزار خواهید برد.







 نمایش فیلم طراحی های فوق



 .........................................................................................................................................................................

طراحی گام به گام سقف تیرچه پاشنه بتنی استاندارد

توسط مهندس غلامحسینی در همایش مهندسین سازمان

نظام مهندسیساختمان استان تهران در سال 1395 و در

سالن همایش سازمان استاندارد ارائه گردید

نمایش فیلم

طراحی مثال فوق با استفاده از نرم افزار هوشمند << سازه سقف >>

نمایش فیلم
